علت پریدن کلید اتوماتیک زیر بار + روش رفع مشکل

وقتی کلید اتوماتیک ناگهان زیر بار قطع می‌شود، اولین واکنش افراد این است که مجدد کلید را می‌زنند اما همین کار ساده با مشخص نبودن علت قطعی می‌تواند به کابل، تابلو برق، تجهیزات متصل یا خود کلید آسیب بزند. پس اگر الان با پریدن کلید اتوماتیک زیر بار روبه‌رو شده‌اید، قبل از هر بررسی فنی، چند کار ساده و فوری انجام دهید تا وضعیت از حالت خطر خارج شود.

کلید اتوماتیک زیر بار پریده؛ الان باید چکار کنم؟

اولین و مهم‌ترین قدم این است که دست نگه دارید! به‌هیچ‌وجه کلید را پشت‌سرهم بالا و پایین نکنید. تریپ کردن کلید اتوماتیک یعنی کلید به یک خطا یا شرایط غیرعادی در مدار واکنش نشان داده است؛ پس تکرار وصل کردن بدون اینکه بدانید مشکل از کجاست، کار درستی نیست. پس قبل از هر کاری آرامش خود را حفظ کنید و برای ایمن کردن شرایط، طبق این راهنمای سریع پیش بروید.

اگر بوی سوختگی، دود، صدای جرقه، داغی غیرعادی یا تغییر رنگ روی کابل و بدنه کلید می‌بینید، اصلا به کلید دست نزنید و بلافاصله برق اصلی ورودی را قطع کنید و اجازه ندهید مدار دوباره زیر بار برود. درصورتی که هیچ نشانه‌ای از از بوی سوختگی یا آثار آن وجود نداشت، دستگاه‌ها یا تجهیزات متصل به این کلید را خاموش یا آن‌ها را از مدار خارج کنید.

در واقع هدف این است که کلید را «بی‌بار» کنید. حالا که مدار را از بار خالی کردید، یک‌بار کلید را بالا بزنید:

1.     اگر کلید در حالت بی‌بار وصل ماند

احتمالا یکی از دستگاه‌های متصل، اضافه‌بار یا جریان راه‌اندازی مشکل دارد که در این زمان، باید تجهیزات را مرحله‌به‌مرحله وارد مدار کنید تا مشخص شود کدام بخش باعث تریپ کردن کلید می‌شود.

2.     اگر کلید حتی بدون بار هم دوباره پرید

در این زمان موضوع جدی‌تر است چون این حالت می‌تواند به اتصال کوتاه یا Short Circuit، ایراد در کابل‌کشی، اتصال فاز به نول یا فاز به ارت، خرابی مکانیزم داخلی کلید یا مشکل در واحد حفاظتی مربوط باشد.

پس در ادامه همراه الکتروشمس باشید تا بدانیم علت پریدن کلید اتوماتیک زیر بار چیست و چه دلایلی دیگری باعث ایجاد پریدن کلید اتوماتیک می‌شود؟ هرکدام از این حالت‌ها چه نشانه‌‌هایی دارند و چطور باید آن‌ها را ازهم تشخیص داد؟ همچنین باید بدانیم برای رفع مشکل پریدن کلید اتوماتیک چه کاری باید انجام بدهیم و در چه مواقعی با متخصصین اینکار تماس بگیریم؟

چطور بفهمیم مشکل را خودمان بررسی کنیم یا با متخصص تماس بگیریم؟

بعد از اینکه کلید را یک‌بار در حالت بدون بار بررسی کردید، قدم بعدی این است که شدت خطر را درست تشخیص دهید. بعضی وضعیت‌ها را می‌توان با جدا کردن دستگاه‌ها و بررسی مرحله‌به‌مرحله کنترل کرد اما بعضی نشانه‌ها اخطار می‌دهند که ادامه تست دستی، می‌تواند خطرناک باشد و باید بررسی تابلو، کابل‌کشی یا خود کلید اتوماتیک توسط فرد متخصص انجام گیرد.

چرا کلید اتوماتیک زیر بار می‌پرد؟

اگر در بررسی اولیه دیدید که کلید فقط زمانی می‌پرد که مدار واقعا زیر بار می‌رود، یعنی مشکل به یکی از این چند بخش برمی‌گردد:

1. اضافه‌بار
2. جریان راه‌اندازی بالا
3. تنظیم نبودن حفاظت
4. داغ شدن کلید
5. خرابی در کابل‌کشی
6. ضعف داخلی خود کلید

 نکته مهم اینجاست که همه این حالت‌ها شبیه هم نیستند؛ بعضی فقط با یک تنظیم درست یا جدا کردن یک دستگاه معیوب حل می‌شوند

اما بعضی‌های دیگر، می‌توانند نشانه یک ایراد جدی در مدار یا خود کلید باشند. بیایید در ادامه با مهم‌ترین علت پریدن کلید اتوماتیک زیر بار آشنا شویم تا راحت‌تر به تفاوت بین آن‌ها پی ببریم.

·         اضافه‌بار؛ رایج‌ترین علت پریدن کلید اتوماتیک زیر بار

اضافه‌بار یا Overload یعنی مجموع جریان تجهیزات متصل، از جریان مجاز کلید یا مدار بیشتر شده است. در این حالت، کلید اتوماتیک فورا نمی‌پرد بلکه بعد از چند لحظه یا چند دقیقه کار کردن، به‌دلیل بالا رفتن جریان و گرم شدن مدار، تریپ می‌کند. این مورد یکی از رایج‌ترین پاسخ‌ها به سؤال این سوال است که «چرا کلید اتوماتیک زیر بار می‌پرد؟»

نشانه‌ها

از نشانه‌های مهم این خرابی باید به موارد زیر اشاره کرد:

1. کلید بلافاصله بعد از وصل شدن نمی‌پرد و کمی بعد قطع می‌شود
2. پریدن کلید بیشتر زمانی رخ می‌دهد که چند دستگاه هم‌زمان روشن هستند
3. بدنه کلید، کابل یا ترمینال‌ها کمی داغ می‌شوند
4. با کم کردن تعداد تجهیزات متصل، کلید دیگر نمی‌پرد
5. مشکل در ساعات اوج کار یا زمان استفاده هم‌زمان از چند بار بیشتر دیده می‌شود

راه‌حل

اول بخشی از تجهیزات را از مدار جدا و وضعیت را دوباره بررسی کنید. اگر کلید اتوماتیک با کم شدن بار تریپ نکرد، احتمال اضافه‌بار زیاد است. در این حالت باید مجموع جریان تجهیزات متصل، ظرفیت واقعی کلید و سطح مقطع کابل بررسی شود. برای مدارهای صنعتی یا سه‌فاز بهتر است محاسبه بار و بالانس فازها، توسط تکنسین انجام شود. درصورتی که با کم کردن چند دستگاه مشکل برطرف شد، این بخش از بررسی را خود کاربر هم می‌تواند انجام دهد.

اگر کلید بدون وجود اضافه‌بار همچنان قطع می‌شود یا علائمی مانند داغ‌شدن، بوی سوختگی و عملکرد نامنظم دارد، احتمال خرابی قطعات داخلی آن وجود دارد. در این شرایط، استفاده از خدمات تخصصی تعمیر کلید اتوماتیک برای عیب‌یابی دقیق و جلوگیری از آسیب بیشتر به تجهیزات توصیه می‌شود.

·         جریان راه‌اندازی بالا؛ وقتی کلید موقع استارت می‌پرد

بعضی تجهیزات مثل موتور، پمپ، کمپرسور، چیلر، فن صنعتی یا دستگاه‌های دارای سلف، جریان لحظه‌ای بالاتری را نسبت به حالت عادی در زمان روشن شدن می‌کشند. اگر این جریان راه‌اندازی از محدوده تحمل کلید یا تنظیمات حفاظتی آن بیشتر باشد، کلید در لحظه استارت تریپ می‌کند؛ حتی اگر در حالت کار عادی، جریان دستگاه قابل‌قبول باشد.

نشانه‌ها

از نشانه‌های مهم این خرابی باید به موارد زیر اشاره کرد:

1. کلید فقط در لحظه روشن شدن یک دستگاه خاص می‌پرد
2. اگر همان دستگاه روشن نشود، مدار پایدار می‌ماند
3. بعد از روشن شدن چندباره، گاهی کلید می‌پرد و گاهی نه
4. مشکل بیشتر در موتورهای سنگین یا تجهیزاتی با استارت سخت دیده می‌شود
5. در زمان کار عادی، نشانه واضحی از اضافه‌بار مداوم وجود ندارد

راه‌حل

دستگاهی را که مشکوک است جداگانه بررسی کنید. اگر پریدن کلید دقیقا هم‌زمان با استارت آن اتفاق ‌افتاد، باید جریان راه‌اندازی، نوع کلید، منحنی عملکرد و تنظیمات حفاظتی را بررسی کنید. در بعضی موارد استفاده از روش استارت، اصلاح تنظیمات یا بررسی سلامت مکانیکی دستگاه، مشکل را رفع می‌کند اما در دستگاه‌های صنعتی یا موتورهای پرقدرت، بهتر است اینکار توسط متخصص برق یا تعمیرکار تجهیزات انجام شود.

·         تنظیمات نادرست جریان کلید؛ علت تریپ کردن کلید اتوماتیک بدون خرابی واقعی مدار

در بسیاری از کلیدهای اتوماتیک مخصوصا کلید کمپکت MCCB و کلید هوایی ACB، تنظیمات حفاظتی مثل جریان بلندمدت، جریان لحظه‌ای یا تأخیر زمانی، قابل تنظیم است. اگر این تنظیمات پایین‌تر از نیاز واقعی مدار انجام گیرد، کلید در شرایط نسبتا عادی هم زیر بار می‌پرد. این حالت یکی از دلایل مهمی است که کاربر فکر می‌کند کلید خراب شده، درحالی که ایراد از تنظیم نامناسب حفاظت است.

نشانه‌ها

از نشانه‌های مهم این خرابی باید به موارد زیر اشاره کرد:

1. کلید بدون تغییر واضح در بار، به‌صورت تکراری تریپ می‌کند
2. بار مدار با ظرفیت نامی کلید ظاهراً هم‌خوانی دارد، اما باز هم قطع رخ می‌دهد
3. بعد از تعویض کلید یا سرویس تابلو، مشکل شروع شده است
4. در مدارهای صنعتی، زمان تریپ با منطق کاری سیستم هماهنگ نیست
5. هیچ نشانه ظاهری از سوختگی یا اتصال کوتاه دیده نمی‌شود

راه‌حل

تنظیمات واحد حفاظتی باید با مشخصات واقعی مدار، جریان بهره‌برداری، نوع بار و شرایط راه‌اندازی تطبیق داده شود. این کار بدون آگاهی از رنج تنظیم و هماهنگی حفاظتی نباید به‌صورت حدسی انجام گیر.

پس اگر کلید دارای واحد تنظیم است، بررسی این بخش را به فرد متخصص بسپارید چون تنظیم اشتباه می‌تواند باعث پریدن بی‌مورد کلید شود یا برعکس، حفاظت مدار را تضعیف کند.

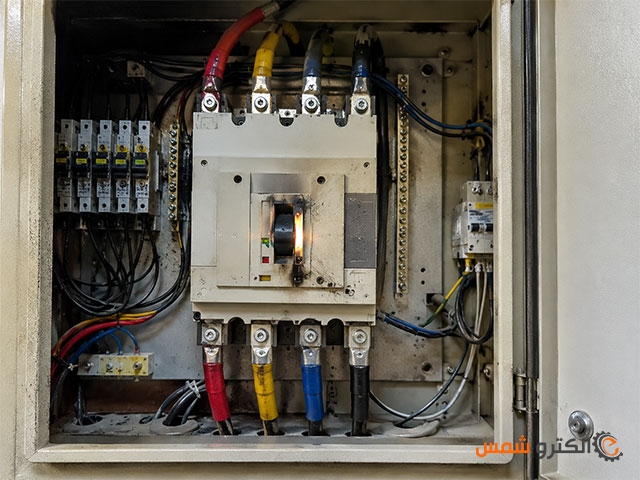

·         داغ شدن کلید اتوماتیک و پریدن آن

از دیگر علت‌های مهم پریدن کلید اتوماتیک زیر بار، افزایش دمای داخلی کلید یا اتصالات اطراف آن است. وقتی ترمینال‌ها شل باشند، کابل نامناسب انتخاب یا تهویه تابلو کافی نباشد، مقاومت موضعی بالا رفته و گرما تولید می‌گردد که این موضوع، می‌تواند باعث عملکرد زودتر از موعد حفاظت حرارتی شود.

نشانه‌ها

از نشانه‌های مهم این خرابی باید به موارد زیر اشاره کرد:

1. کلید بعد از چند دقیقه کار کردن می‌پرد
2. بدنه کلید یا محل اتصال کابل‌ها داغ‌تر از حد معمول است
3. تغییر رنگ، بوی گرم‌شدگی یا سیاهی اطراف ترمینال دیده می‌شود
4. در زمان بار کم مشکل کمتر است، اما در بار بالاتر سریع‌تر تریپ رخ می‌دهد
5. با سرد شدن تابلو، کلید موقتا دوباره وصل می‌ماند

راه‌حل

سفتی اتصالات، سلامت کابلشوها، سطح مقطع سیم و کابل، تهویه تابلو و دمای محیط باید بررسی شود. اگر فقط دسترسی به ظاهر تابلو دارید، می‌توانید بدون دست‌کاری خطرناک، علائم ظاهری داغی را بررسی کنید اما برای باز کردن اتصالات، تست حرارتی یا بررسی افت ولتاژ، بهتر است از متخصص کمک بگیرید. در محیط‌های صنعتی، استفاده از ترموویژن هم می‌تواند بسیار کمک‌کننده باشد.

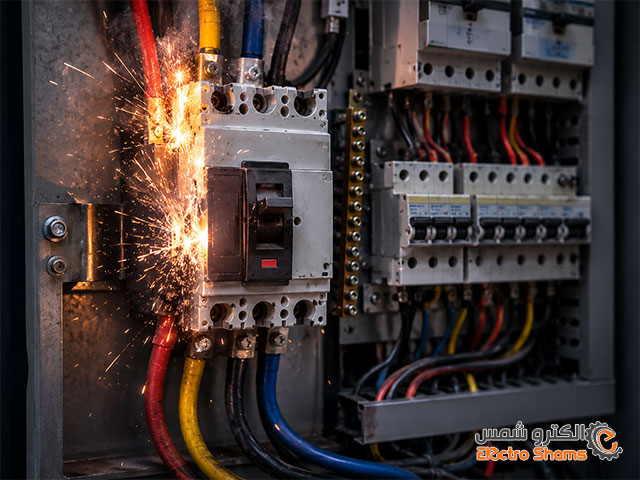

·         اتصال کوتاه یا نشتی شدید؛ تفاوت پریدن کلید اتوماتیک در اثر اتصال کوتاه و اضافه بار

اتصال کوتاه یا Short Circuit با اضافه‌بار فرق دارد؛ در اضافه‌بار، جریان بیشتر از حد مجاز است و به‌صورت تدریجی اثر می‌گذارد اما در اتصال کوتاه، جریان به‌صورت ناگهانی و بسیار شدید بالا می‌رود. نتیجه این است که کلید اتوماتیک بلافاصله یا در کسری از ثانیه، می‌پرد. اگر کلید به‌محض وصل شدن یا هم‌زمان با ورود بار قطع می‌شود، باید این احتمال را جدی گرفت.

نشانه‌ها

از نشانه‌های مهم این خرابی باید به موارد زیر اشاره کرد:

1. کلید بلافاصله پس از وصل شدن می‌پرد
2. با حذف یک شاخه یا یک دستگاه خاص، مشکل قطع می‌شود
3. احتمال جرقه، بوی سوختگی یا صدای غیرعادی وجود دارد
4. در بعضی موارد، فقط یک فیدر خروجی خاص باعث تریپ می‌شود
5. پریدن کلید ناگهانی و شدیدتر از حالت اضافه‌بار است

راه‌حل

اگر احتمال می‌دهید که خرابی اتصال کوتاه وجود دارد، دیگر چندبار تست پشت‌سرهم انجام ندهید. باید بخش معیوب از مدار جدا و مسیر کابل‌کشی، تجهیزات متصل و خود کلید بررسی شود. این مورد جزو ایرادهایی است که اگر تجربه کافی ندارید، بهتر است خودتان وارد تست عمیق آن نشوید. مخصوصا در تابلوهای سه‌فاز و صنعتی، ادامه آزمون و خطا می‌تواند باعث آسیب جدی‌تر شود.

·         خرابی یکی از تجهیزات متصل؛ وقتی ایراد از خود کلید نیست

گاهی مشکل اصلا از کلید اتوماتیک نیست بلکه یکی از دستگاه‌ها یا تجهیزات متصل، هنگام کار کردن جریان غیرعادی می‌کشد یا دچار نیم‌سوزی، گیر مکانیکی، اتصال داخلی یا افت عایقی شده است. در این وضعیت، کلید درست عمل کرده و از مدار محافظت می‌کند.

نشانه‌ها

از نشانه‌های مهم این خرابی باید به موارد زیر اشاره کرد:

1. کلید فقط هنگام استفاده از یک دستگاه مشخص می‌پرد
2. با خارج کردن همان دستگاه، مدار پایدار می‌شود
3. دستگاه مشکوک صدای غیرعادی، داغی زیاد یا افت عملکرد دارد
4. بعد از روشن شدن، دستگاه به‌سختی کار می‌کند یا آمپر غیرعادی می‌کشد
5. در مدارهای موتوری، احتمال گیرپاژ یا بار مکانیکی زیاد وجود دارد

راه‌حل

تجهیزات را مرحله‌به‌مرحله وارد مدار کنید تا دستگاه مشکل‌دار مشخص شود. اگر یک تجهیز خاص باعث تریپ می‌شود، آن را جداگانه سرویس یا تست کنید.

این مرحله برای شناسایی اولیه قابل انجام است اما تعمیر داخلی دستگاه، تست عایقی یا اندازه‌گیری جریان واقعی، باید توسط تعمیرکار مجرب انجام شود.

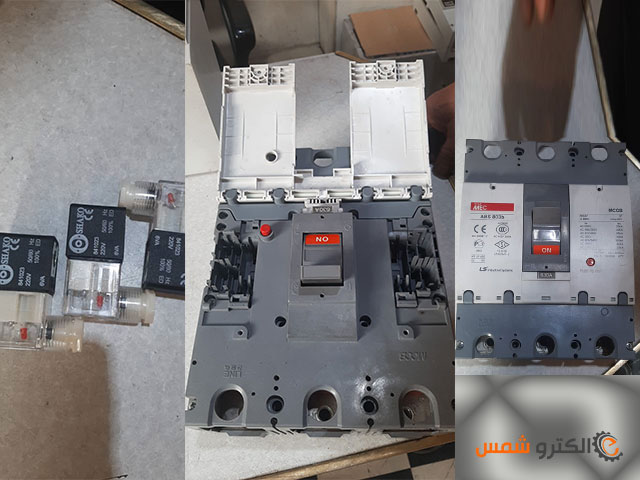

·         خرابی داخلی کلید؛ علت پریدن کلید کمپکت MCCB یا کلید هوایی ACB

در بعضی موارد، خود کلید اتوماتیک دچار مشکل می‌شود مثل ضعف در مکانیزم داخلی، فرسودگی کنتاکت‌ها، خرابی واحد تریپ، استهلاک ناشی از دفعات قطع و وصل زیاد یا عملکرد نامطمئن در اثر عمر بالا. این وضعیت بیشتر در کلیدهای قدیمی، کلیدهای تحت بار سنگین یا مدارهایی با خطاهای مکرر، دیده می‌شود.

نشانه‌ها

از نشانه‌های مهم این خرابی باید به موارد زیر اشاره کرد:

1. کلید بدون الگوی مشخص و حتی در بارهای معمولی می‌پرد
2. اهرم کلید درست در وضعیت وصل نمی‌ماند
3. بعد از ریست، رفتار کلید غیرعادی است
4. آثار فرسودگی، صدا یا لق بودن مکانیزم دیده می‌شود
5. با وجود سالم بودن ظاهری مدار و تجهیزات، تریپ همچنان تکرار می‌شود

راه‌حل

در این مرحله باید تست کلید اتوماتیک بعد از پریدن به‌صورت تخصصی انجام شود. بررسی مکانیزم، تست پیوستگی، ارزیابی کنتاکت‌ها و در صورت نیاز کالیبراسیون یا تعویض کلید مطرح می‌شود. این بخش دیگر در محدوده بررسی ساده شما نیست و نیاز به ابزار و تجربه فنی دارد.

برای آشنایی بیشتر با دلایل خرابی، روش‌های تست و مراحل عیب‌یابی تخصصی، می‌توانید راهنمای کامل آموزش تعمیر کلید اتوماتیک را مطالعه کنید. در این راهنما، نکات مهم مربوط به بررسی کلید و عوامل مؤثر بر هزینه تعمیر به‌صورت جامع توضیح داده شده است.

·         خرابی در کابل‌کشی یا اتصالات خروجی

گاهی کلید اتوماتیک زیر بار می‌پرد چون در مسیر کابل‌کشی، ترمینال‌ها، شینه‌ها یا اتصالات خروجی، ایرادی وجود دارد. این ایراد می‌تواند به‌صورت شل بودن اتصال، آسیب‌دیدگی عایق، له‌شدگی کابل، رطوبت یا اتصال ناقص بین هادی‌ها ظاهر شود. چنین مشکلاتی همیشه دائمی نبوده و فقط زیر بار، خودشان را نشان دهند.

نشانه‌ها

از نشانه‌های مهم این خرابی باید به موارد زیر اشاره کرد:

1. پریدن کلید در بعضی ساعات یا بعضی شرایط تکرار می‌شود
2. با تکان یا جابه‌جایی تجهیزات، خطا بیشتر بروز می‌کند
3. نشانه‌هایی از داغی یا سوختگی در محل اتصالات دیده می‌شود
4. بارهای خاص روی یک خروجی مشخص بیشتر باعث قطع می‌شوند
5. مشکل بعد از تعمیرات، جابه‌جایی یا توسعه تابلو شروع شده است

راه‌حل

بررسی چشمی مسیر خروجی، کنترل آثار داغی و شناسایی بخش مشکوک، می‌تواند مفید باشد اما باز کردن اتصالات و تست دقیق کابل‌کشی باید با رعایت کامل ایمنی انجام شود. اگر محل ایراد در تابلو، زیر بار یا در کابل‌های سه‌فاز باشد، بررسی تخصصی ضروری است.

حالا چه زمانی خودمان برای رفع خرابی‌ها اقدام کنیم؟

اگر کلید فقط با روشن شدن یک دستگاه خاص می‌پرد، یا با کم کردن بار مشکل موقتا برطرف می‌شود، می‌توانید بررسی اولیه را از مسیر شناسایی دستگاه یا تجهیزات متصل شروع کنید. اما اگر کلید بلافاصله می‌پرد، آثار داغی و سوختگی می‌بینید، یا حتی در حالت بدون بار هم رفتار غیرعادی دارد، بهتر است مسیر عیب‌یابی تخصصی‌تر دنبال شود؛ چون در این حالت احتمال خرابی داخلی کلید، اتصال کوتاه یا ایراد در کابل‌کشی بیشتر است.

به طورکلی بررسی‌های اولیه‌ای که خود کاربر می‌تواند انجام دهد شامل جدا کردن دستگاه‌ها و تجهیزات متصل، یک‌بار تست در حالت بی‌بار، وارد کردن مرحله‌ای بار، مشاهده زمان و الگوی تریپ و بررسی ظاهری داغی، بو یا تغییر رنگ است اما بررسی‌هایی که باید توسط متخصص انجام شوند، شامل موارد زیر است:

1. اندازه‌گیری جریان واقعی مدار
2. تست عایقی کابل‌ها
3. بررسی اتصال کوتاه در فیدر خروجی
4. تست مکانیزم داخلی کلید
5. بررسی واحد حفاظتی و تنظیمات حرفه‌ای
6. باز کردن تابلو و کنترل اتصالات زیر بار

قبل از تست کلید اتوماتیک، این موارد را بررسی کنید

پیش از هر کاری، وضعیت ظاهری کلید و اطراف آن را نگاه کنید. اگر هرکدام از نشانه‌های زیر وجود دارد، تست دستی را ادامه ندهید:

1. بوی سوختگی
2. دود یا آثار جرقه
3. داغی غیرعادی بدنه کلید
4. تغییر رنگ در ترمینال، کابل یا محل اتصال
5. صدای غیرعادی از داخل کلید
6. شل بودن واضح اتصالات یا آثار ذوب‌شدگی

در چنین شرایطی، احتمال خرابی جدی در کلید یا مدار وجود دارد و بررسی باید با ایمنی کامل و توسط فرد متخصص انجام شود.

روش تست کلید اتوماتیک بعد از پریدن

بعد از اینکه علت‌های رایج پریدن کلید اتوماتیک زیر بار را شناختید، نوبت به این می‌رسد که مسیر بررسی را به‌صورت عملی و مرحله‌به‌مرحله پیش ببرید. در این بخش، کاری با حدس و آزمون‌های پراکنده نداریم؛ هدف این است که با چند بررسی ساده و ایمن، مشخص شود مشکل از تجهیزات متصل است یا باید خود کلید و مسیر خروجی دقیق‌تر بررسی شوند. به همین دلیل، بررسی باید مرحله‌به‌مرحله و از ساده‌ترین حالت شروع شود.

1.     همه دستگاه‌ها و تجهیزات متصل را از مدار خارج کنید

اولین قدم این است که بار خروجی کلید را تا جای ممکن حذف کنید؛ یعنی دستگاه‌ها، تجهیزات یا شاخه‌هایی را که به این کلید وصل هستند خاموش یا جدا کنید. این کار کمک می‌کند بفهمید پریدن کلید به‌خاطر بار مدار بوده یا بدون بار هم تکرار می‌شود.

2.     کلید را فقط یک‌بار در حالت بدون بار (بی‌بار) وصل کنید

بعد از جدا کردن تجهیزات متصل، کلید را فقط یک‌بار وصل کنید؛ اگر کلید در این حالت وصل ماند، احتمال زیاد مشکل مربوط به مواردی چون اضافه‌بار، خرابی یکی از دستگاه‌های متصل، جریان راه‌اندازی بالا و تنظیمات نامناسب حفاظت می‌شود و اگر کلید در همین حالت هم دوباره پرید، باید به این موارد مشکوک شوید:

1. اتصال کوتاه در مسیر خروجی
2. خرابی کابل‌کشی
3. ایراد در خود کلید
4. خرابی واحد حفاظتی

این تست ساده، یکی از مهم‌ترین بخش‌های عیب‌یابی اولیه است چون خیلی سریع مشخص می‌کند باید دنبال خطا در بار بگردید یا در خود مدار و کلید.

3.     تجهیزات را یکی‌یکی وارد مدار کنید

اگر کلید در حالت بی‌بار وصل ماند، حالا وقت آن است که دستگاه‌ها و تجهیزات متصل را مرحله‌به‌مرحله وارد مدار کنید. این کار باید با فاصله و دقت انجام شود، نه هم‌زمان. در این مرحله به دو نکته دقت کنید:

1. کلید دقیقا با روشن شدن کدام دستگاه می‌پرد
2. آیا کلید همان لحظه می‌پرد یا بعد از چند دقیقه کار کردن

این تفاوت خیلی مهم است. اگر کلید همان لحظه تریپ کند، احتمال جریان راه‌اندازی بالا یا اتصال در همان تجهیز بیشتر می‌شود. اگر بعد از چند دقیقه بپرد، احتمال اضافه‌بار، داغ شدن یا ایراد حرارتی بالاتر است.

4.     زمان پریدن کلید را یادداشت کنید

خیلی از خطاها فقط با توجه به الگوی تریپ مشخص می‌شوند، به همین خاطر لازم است زمان و شرایط قطع را ثبت کنید:

1. بلافاصله بعد از وصل شدن
2. هنگام روشن شدن یک دستگاه خاص
3. بعد از چند دقیقه کار
4. فقط در بار بالا
5. فقط در ساعات خاص یا شرایط خاص

همین اطلاعات، برای عیب‌یابی دقیق‌تر بسیار ارزشمند است و کمک می‌کند تفاوت بین اضافه‌بار، اتصال کوتاه و خرابی داخلی کلید بهتر مشخص شود.

5.     دمای کلید و اتصالات را از نظر ظاهری بررسی کنید

بدون دست‌کاری خطرناک، ظاهر کلید و محل اتصال کابل‌ها را نگاه کنید. اگر آثار داغی، سیاهی، تغییر رنگ یا بوی گرم‌شدگی وجود داشت، احتمال شل بودن اتصال، ضعف در کابل‌کشی یا داغ شدن خود کلید مطرح می‌شود.

توجه داشته باشد که در این بخش، بررسی ظاهری مجاز است اما باز کردن تابلو یا دست زدن به اتصالات برق‌دار، کار ایمنی نیست و نباید بدون تخصص انجام شود.

6.      اگر کلید قابل تنظیم است، تنظیمات آن را بررسی کنید

در کلیدهای کمپکت MCCB یا بعضی کلیدهای هوایی ACB، ممکن است تنظیمات حفاظتی روی جریان یا زمان نامناسب قرار گرفته باشد. اگر بعد از تعویض کلید، سرویس تابلو یا تغییر بار صورت گیرد، این احتمال جدی‌تر می‌شود.

در اینجا فقط باید بررسی کنید که کلید تنظیم است یا خیر؛ تغییر دادن تنظیمات بدون محاسبه و شناخت دقیق توصیه نمی‌شود چون ممکن است حفاظت مدار ضعیف شود یا کلید دیرتر از حد لازم عمل کند.

در نهایت، تست مرحله‌به‌مرحله زمانی مفید است که در پایان بتوانید از روی رفتار کلید، یک جمع‌بندی منطقی داشته باشید. در واقع، فقط وصل و قطع شدن کلید مهم نیست بلکه وضعیت و شرایط پریدن کلید، زمان پایداری و تغییر رفتار مدار با حذف یا اضافه شدن تجهیزات، اهمیت دارد. همین الگوها کمک می‌کنند علت پریدن کلید اتوماتیک زیر بار را دقیق‌تر تشخیص دهید. بنابراین از نوع پریدن کلید، چه چیزی را باید حدس زد؟

چند الگوی مهم در پریدن کلید اتوماتیک که نباید نادیده بگیرید

پریدن کلید اتوماتیک همیشه به یک شکل اتفاق نمی‌افتد و همین تفاوت در زمان و نوع تریپ، سرنخ مهمی برای پیدا کردن علت اصلی است. در ادامه، چند الگوی مهم و رایج را بررسی می‌کنیم که در عیب‌یابی پریدن کلید اتوماتیک زیر بار، نباید نادیده گرفته شوند.

·         علت پریدن کلید اتوماتیک بعد از چند دقیقه کار کردن

اگر کلید اتوماتیک بلافاصله قطع نمی‌کند اما بعد از چند دقیقه کار کردن زیر بار می‌پرد، مشکل به اضافه‌بار، داغ شدن کلید، شل بودن اتصالات یا تنظیم پایین حفاظت حرارتی مربوط می‌شود. در این حالت، جریان مدار ممکن است در لحظه اول خیلی غیرعادی نباشد اما با ادامه کار تجهیزات، گرما در کابل، ترمینال، شینه یا داخل خود کلید جمع می‌شود و در نهایت باعث تریپ کردن کلید اتوماتیک می‌شود.

این الگو بیشتر در تابلوهایی دیده می‌شود که چند دستگاه هم‌زمان کار می‌کنند، تهویه مناسبی ندارند یا ظرفیت کلید و سطح مقطع کابل با بار واقعی مدار هماهنگ نیست. اگر با کم کردن تجهیزات متصل، زمان پریدن کلید بیشتر می‌شود یا مشکل موقتا برطرف می‌شود، احتمال اضافه‌بار زیاد است. درصورتی‌که بدنه کلید، کابل خروجی یا محل اتصال ترمینال‌ها داغ ‌شود، بررسی تخصصی اتصالات و مسیر خروجی ضروری است.

·         تفاوت پریدن کلید اتوماتیک در اثر اتصال کوتاه و اضافه بار

تفاوت اصلی، در سرعت قطع شدن و شدت خطاست؛ در اضافه‌بار، کلید بعد از چند ثانیه یا چند دقیقه تریپ می‌کند چون جریان بیش از حد مجاز و به‌تدریج، باعث گرم شدن مدار می‌شود اما در اتصال کوتاه یا Short Circuit، جریان به‌صورت ناگهانی و شدید بالا می‌رود و کلید بلافاصله یا در کسری از ثانیه می‌پرد.

اگر کلید بعد از روشن شدن چند تجهیز و با تأخیر قطع می‌کند، احتمال اضافه‌بار بیشتر است اما در صورتی‌که کلید به‌محض وصل شدن یا هنگام ورود یک فیدر خروجی خاص می‌پرد، باید اتصال کوتاه، خرابی کابل‌کشی، اتصال فاز به نول، اتصال فاز به ارت یا ایراد داخلی تجهیزات متصل را جدی‌تر بررسی کرد. در حالت اتصال کوتاه، تکرار وصل کردن کلید، می‌تواند به کنتاکت‌ها، کابل‌ها و تابلو آسیب بزند.

این 5 مورد را بعد از تست اولیه و قبل از وصل دوباره کلید، بررسی کنید

بعد از اینکه خطر فوری را کنترل کردید و تست اولیه کلید را انجام دادید، هنوز نباید با عجله همه تجهیزات را دوباره وارد مدار کنید. قبل از وصل مجدد کلید زیر بار، چند مورد ساده اما مهم را باید بررسی کنید تا اطمینان حاصل شود که مشکل از اضافه‌بار، تجهیزات متصل، کابل‌کشی، تهویه تابلو یا تنظیمات کلید نیست.

این چک‌لیست برای زمانی است که کلید را بی‌بار بررسی کرده‌اید، نشانه خطر فوری مثل دود، جرقه یا بوی سوختگی وجود ندارد و حالا می‌خواهید مدار را با احتیاط به وضعیت کاری برگردانید. اگر در همین مرحله کلید بدون بار هم می‌پرد یا تابلو داغ است، این چک‌لیست را ادامه ندهید و از متخصص کمک بگیرید.

·         اگر امکانش هست، جریان واقعی مدار را اندازه بگیرید

خیلی وقت‌ها تصور می‌شود مشکل از خود کلید است، در حالی‌که جریان واقعی مدار از حد مجاز بالاتر رفته است. اگر ابزار مناسب مثل کلمپ‌متر Clamp Meter در اختیار دارید و کار با آن را بلد هستید، جریان هر فاز یا مسیر خروجی را اندازه بگیرید.

این کار مشخص می‌کند آیا واقعا با اضافه‌بار روبه‌رو هستید یا نه. حدس زدن کافی نیست چون ممکن است کلید کاملا درست عمل کند و فقط بار متصل از ظرفیت مدار بیشتر شده باشد.

·         در مدار سه‌فاز، تعادل بار را هم بررسی کنید

در تابلوها و مدارهای سه‌فاز، فقط مجموع بار مهم نیست، توزیع بار بین فازها هم اهمیت زیادی دارد. ممکن است مجموع بار از ظرفیت کلید بالاتر نباشد اما یکی از فازها بیشتر از بقیه بار گرفته باشد و همین موضوع باعث داغ شدن یا تریپ شدن کلید شود.

اگر پریدن کلید در یک سیستم سه‌فاز تکرار می‌شود، حتما باید نامتعادلی بار هم بررسی شود. این نکته مخصوصا در تابلوهای صنعتی، موتورخانه‌ها و خطوطی که چند خروجی مختلف دارند، بسیار مهم است.

·         دمای تابلو و وضعیت تهویه را نادیده نگیرید

گاهی مشکل از خود بار نیست بلکه شرایط محیطی را باید بررسی کنید. اگر تابلو در محیط گرم نصب شده، تهویه مناسبی ندارد، فن تابلو خراب است، گردوغبار داخل آن جمع شده یا فاصله تجهیزات برای گردش هوا کم است، دمای داخلی بالا می‌رود و کلید زودتر از حد انتظار تریپ می‌کند.

مخصوصا اگر با داغ شدن کلید اتوماتیک و پریدن آن روبه‌رو هستید، حتما شرایط حرارتی تابلو را هم بررسی کنید زیرا در بعضی مواقع، فقط با رفع مشکل تهویه، رفتار کلید به حالت عادی برمی‌گردد.

·         ببینید مشکل بعد از چه تغییری شروع شده است

اگر ایراد تازه به‌وجود آمده، از خودتان بپرسید آخرین تغییر چه بوده است؛ آیا دستگاه جدیدی به مدار اضافه شده؟ کابل‌کشی تغییر کرده؟ تنظیمات کلید دست‌کاری شده؟ تعمیر یا سرویس اخیر روی تابلو انجام شده؟ آیا بار کاری تجهیزات بیشتر از قبل شده است؟

در حقیقت خیلی از عیب‌ها دقیقا بعد از یک تغییر مشخص شروع می‌شوند و پیدا کردن همین موضوع، مسیر عیب‌یابی را کوتاه‌تر و دقیق‌تر می‌کند.

·         برای رفع مشکل آمپر، کلید را سرخود بالا نبرید

یکی از اشتباهات رایج این است که برای جلوگیری از پریدن کلید، تنظیمات جریان را بدون محاسبه بالا می‌برند یا حتی کلید را با مدل آمپربالاتر جایگزین می‌کنند. این کار شاید موقتا تریپ را کمتر کند اما می‌تواند حفاظت مدار را ضعیف کند و خطر داغ شدن کابل، آسیب به تجهیزات یا حتی آتش‌سوزی را بالا ببرد.

اگر قرار است تنظیمات جریان کلید اتوماتیک تغییر کند، این کار باید براساس جریان واقعی مدار، سطح مقطع کابل، نوع بار و مشخصات فنی سیستم انجام شود نه برای اینکه دیگر کلید نپرد.

سوالات رایج درباره علت پریدن کلید اتوماتیک زیر بار

·         اگر کلید اتوماتیک زیر بار پرید، می‌توانم دوباره آن را وصل کنم؟

اگر فقط یک‌بار کلید پریده و هیچ نشانه‌ای مثل بوی سوختگی، دود، جرقه، صدای غیرعادی یا داغی تابلو وجود ندارد، می‌توانید بعد از خارج کردن تجهیزات متصل، یک‌بار کلید را در حالت بدون بار تست کنید. اگر کلید دوباره پرید یا با وصل کردن یک دستگاه خاص مشکل تکرار شد، نباید چندبار پشت سر هم آن را وصل کنید زیرا تکرار این کار ممکن است باعث آسیب جدی‌تر به کلید، کابل یا تجهیزات شود.

·         چرا وقتی چند دستگاه با هم روشن هستند کلید اتوماتیک می‌پرد؟

این حالت، نشانه اضافه‌بار است؛ وقتی چند دستگاه هم‌زمان وارد مدار می‌شوند، مجموع جریان از ظرفیت کلید، کابل یا تنظیمات حفاظتی بیشتر می‌شود و کلید برای محافظت از مدار تریپ می‌کند. در این شرایط باید جریان واقعی مدار اندازه‌گیری شود، بارها بین فازها یا فیدرها متعادل شوند و در صورت نیاز، ظرفیت کلید و کابل‌کشی طبق اصول فنی بازبینی شود.

·         علت پریدن کلید کمپکت MCCB زیر بار چیست؟

علت پریدن کلید کمپکت یا MCCB زیر بار می‌تواند اضافه‌بار، جریان راه‌اندازی بالا، تنظیمات اشتباه واحد حفاظتی، داغ شدن اتصالات، خرابی کابل خروجی یا ایراد داخلی خود کلید باشد. در کلیدهای کمپکت قابل تنظیم، حتما باید تنظیمات جریان حرارتی و مغناطیسی با جریان واقعی مدار و مشخصات تجهیزات هماهنگ باشد. تنظیم اشتباه می‌تواند باعث تریپ‌های بی‌مورد یا حتی حفاظت ناکافی شود.

·         علت پریدن کلید اتوماتیک هوایی ACB چیست؟

در کلید اتوماتیک هوایی یا ACB، علاوه بر اضافه‌بار و اتصال کوتاه، “تنظیمات رله حفاظتی” نقش مهمی دارند. اگر پارامترهایی مثل جریان بلندمدت، کوتاه‌مدت، لحظه‌ای یا حفاظت زمین درست تنظیم نشده باشند، کلید ممکن است زیر بارهای عادی هم قطع کند. از طرف دیگر، داغ شدن شینه‌ها، ضعف در اتصالات، خرابی مکانیزم شارژ، ایراد در رله یا مشکل در کنتاکت‌ها هم می‌تواند باعث تریپ شدن ACB شود.

·         آیا داغ شدن کلید اتوماتیک طبیعی است؟

کمی گرم شدن کلید در زمان کار طبیعی است اما داغی زیاد، طبیعی نیست. اگر لمس بدنه کلید، کابل خروجی یا ترمینال‌ها نشان می‌دهد حرارت غیرعادی است، باید موضوع جدی گرفته شود. داغ شدن می‌تواند از اضافه‌بار، شل بودن پیچ ترمینال، سطح مقطع نامناسب کابل، تهویه ضعیف تابلو یا خرابی داخلی کلید باشد. داغ شدن کلید اتوماتیک و پریدن آن یک هشدار مهم است نه یک اتفاق ساده.

·         آیا تنظیمات جریان کلید اتوماتیک را می‌توانم خودم تغییر بدهم؟

اگر با مشخصات کلید، جریان نامی مدار، سطح مقطع کابل، نوع بار و اصول حفاظت الکتریکی آشنا نیستید، بهتر است تنظیمات را تغییر ندهید. بالا بردن بی‌حساب تنظیمات جریان، شاید به صورت موقت جلوی پریدن کلید را بگیرد اما می‌تواند باعث داغ شدن کابل، آسیب به تجهیزات و کاهش ایمنی مدار شود. تنظیمات جریان کلید اتوماتیک برای جلوگیری از پریدن، باید براساس محاسبه و اندازه‌گیری انجام شود نه حدس.

·         بعد از پریدن کلید اتوماتیک، چه تستی از همه مهم‌تر است؟

اولین تست مهم این است که ببینید کلید در حالت بدون بار پایدار می‌ماند یا نه. اگر پایدار ماند، باید بارها و تجهیزات متصل را مرحله‌به‌مرحله بررسی کنید. اگر بدون بار هم تریپ کرد، احتمال خطای جدی‌تر وجود دارد و باید تست عایقی، بررسی کابل خروجی، کنترل اتصالات و در صورت نیاز، تست خود کلید انجام شود. “برای جزئیات بیشتر درباره عیب‌یابی و تعمیر، می‌توانید به مقاله راهنمای کامل آموزش تعمیر کلید اتوماتیک مراجعه کنید.“

·         چه زمانی حتما باید با متخصص تماس بگیرم؟

اگر کلید بلافاصله بعد از وصل شدن می‌پرد، بوی سوختگی حس می‌کنید، جرقه یا دود دیده‌اید، بدنه کلید یا کابل‌ها داغ شده‌اند، کلید بدون بار هم قطع می‌کند یا تابلو صنعتی و سه‌فاز درگیر است، بهتر است ادامه کار را به متخصص بسپارید. در این موارد، عیب‌یابی اشتباه می‌تواند خطر برق‌گرفتگی، آتش‌سوزی یا آسیب جدی به تجهیزات ایجاد کند.

پریدن کلید اتوماتیک را جدی بگیرید چون همه خطاها ساده نیستند

وقتی کلید اتوماتیک زیر بار می‌پرد، مهم‌ترین نکته این است که فقط به وصل شدن دوباره برق فکر نکنید. این تریپ شدن یک نشانه است؛ نشانه‌ای از اضافه‌بار، خرابی یکی از تجهیزات متصل، ضعف در اتصالات، تنظیمات نادرست یا حتی ایراد داخلی خود کلید. اگر این نشانه را درست تفسیر نکنید، ممکن است مشکل به صورت موقت پنهان شود اما خیلی زود دوباره برگردد و این بار آسیب بیشتری به مدار، تابلو یا تجهیزات وارد می‌کند.

اگر بعد از بررسی‌ها و شناخت دلایل این مشکل، هنوز علت پریدن کلید اتوماتیک زیر بار برای شما قطعی نشده یا می‌خواهید تست، عیب‌یابی، تنظیم و تعمیر کلید اتوماتیک را به‌صورت اصولی انجام دهید، حتما از متخصصان این مسیر کمک بگیرید.

مجموعه الکتروشمس با تجربه در حوزه برق صنعتی و تجهیزات حفاظتی، می‌تواند در بررسی فنی مدار، پیدا کردن علت واقعی تریپ و انتخاب راه‌حل مناسب کنار شما باشد. کافی است برای دریافت مشاوره یا بررسی تخصصی برای رفع مشکل پریدن کلید اتوماتیک، با کارشناسان ما تماس حاصل فرمایید.
